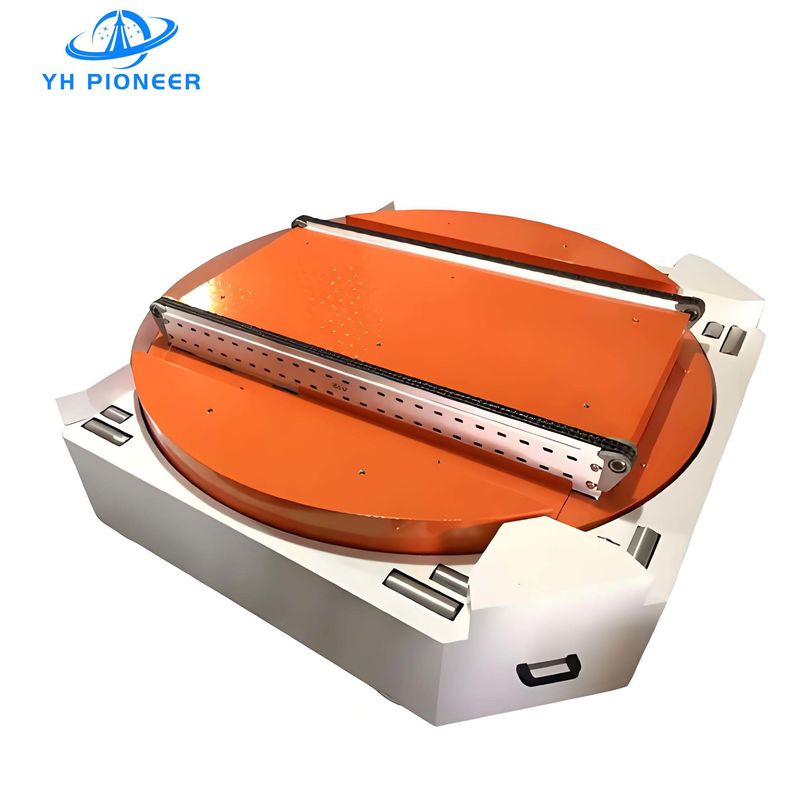

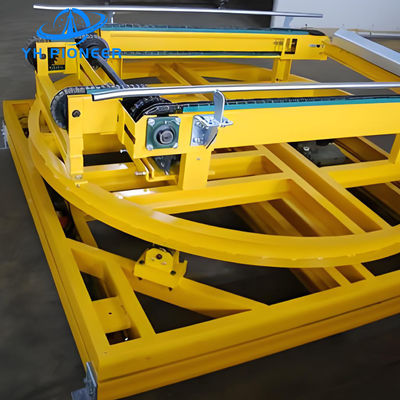

Un convoyeur à rouleaux à chaîne robuste pour des rotations de palettes précises à 90 degrés et une grande capacité de charge
Transporteur à rouleaux en chaîne
Nous fournissons des convoyeurs professionnels, soutenons le transport de divers types de bouteilles et fournissons une variété de types de transport.
Le convoyeur à chaîne est un équipement de manutention de matériaux robuste et hautement fonctionnel conçu pour faciliter la rotation et le tri efficaces des produits dans diverses applications industrielles.Conçu avec une construction et une précision de travail lourds, ce système de convoyeur est conçu pour s'intégrer dans les lignes de production existantes, offrant une solution transparente pour la manutention de charges lourdes et le positionnement précis.
Paramètres du produit
|
Diamètre de rotation
|
2 000 mm |
|
Numéro de chaîne
|
3 Nœuds |
|
Centres de branches
|
500 mm |
|
Taille
|
Des pieds réglables pour charges lourdes de 500 mm ± 50 mm |
|
Chaîne
|
10A-2 (15.875 mm de hauteur) chaîne duplex guidée par voie UHMWPE |
|
Angle de rotation
|
Std. 90 degrés |
|
Vitesse de rotation du tourne-disque
|
3 - 5 tours par minute, démarrage/arrêt en douceur et variable par onduleur |
|
Vitesse de transport de la table en chaîne
|
10 m/min, constante |
|
Guide latéral réglable
|
- Oui, oui. |
|
Plaques pour les allées et venues
|
- Oui, oui. |
|
Type de moteur
|
Les éléments suivants doivent être utilisés pour la détermination de l'intensité de la lumière:
Table de chaîne entraînée par une chaîne à rouleaux duplex 10A-2;
|
|
Voltage
|
380 VAC 3 ph 50/60 Hz |
| Moteur |
Moteur rotatif: moteur DELI à engrenages freinés de 0,55 kW;
Moteur de transport par chaîne: moteur GPG de 0,75 kW;
|
|
Finition du cadre
|
Couche en poudre (Std. RAL 7035) |
|
Capacité de charge
|
500 kg ou plus |
*Il peut être modifié selon les exigences du client.
Veuillez cliquer sur le formulaire ci-dessous pour le télécharger et le remplir pour connaître les spécifications détaillées et les options de paramètres.
Avantages du produit
*Le convoyeur à rouleaux en chaîne est conçu pour des applications lourdes, pouvant supporter des poids allant jusqu'à 2000 kg.
*Il peut s'adapter à toutes les exigences de rotation dans sa gamme, pour accueillir différentes tailles et types de palettes.
*La plateforme à rouleaux ou à chaînes peut être installée sur le roulement tournant selon les exigences de disposition et les spécifications de la palette, ce qui la rend facilement adaptable à toute vitesse de transport, type de palette,et poids.
* Le convoyeur offre une grande capacité de charge, une rotation précise des palettes, une réduction de l'opération manuelle et une efficacité et une sécurité de production améliorées.
Les spécifications du produit
Diamètre de rotation:2000 mm, pour les produits de grande taille.
Numéro de chaîne:Équipé de 3 brins pour une résistance et un support améliorés.
Centres de chaînes:Distance entre les centres de 500 mm pour une répartition uniforme et un support de charge.
La taille (H):Réglable à partir de 500 mm ± 50 mm, monté sur des pieds réglables pour charges lourdes pour une stabilité sur des surfaces inégales.
La chaîne:Utilise une chaîne duplex 10A-2 (15,875 mm de hauteur), guidée par une piste UHMWPE pour un fonctionnement en douceur.
Angle de rotation:Une rotation standard de 90 degrés, personnalisable au besoin.
Vitesse de rotation du tourne-disque:Variable de 3 à 5 tr/min avec démarrage/arrêt en douceur et réglable par inverseur.
Vitesse de transport de la table en chaîne:Constante à 10 m/min.
Guide latéral réglable:Inclus pour un contrôle précis de la charge.
Plaques de dépôt:Prévue pour un accès sécurisé de l'opérateur.
Type de moteur:Récupérateur de décharge de l'électricité
Voltage:Fonctionne à 380 VAC 3 ph 50/60 Hz.
Moteur:Il est équipé d'un moteur DELI à engrenages freinés de 0,55 kW pour la rotation et d'un moteur GPG de 0,75 kW pour le transport en chaîne.
Finition du cadre:Poudre revêtue de la norme RAL 7035 pour sa durabilité et sa résistance à l'usure.
Capacité de charge:Conçus pour supporter une charge importante allant jusqu'à 1500 kg.
ProduitMatériaux
La chaîne:Fabriqué à partir de matériaux durables avec une inclinaison de 15,875 mm, garantissant un support de charge et un mouvement fiables.
Pour les rouleaux:Construit avec un diamètre de rouleau de Ø76 mm et une épaisseur de paroi de tube de 3 mm, en acier galvanisé pour une résistance et une résistance accrues à la corrosion.
À l'axe:Il est doté d'un diamètre d'essieu de Ø20 mm, maintenu par un fil femelle avec l'utilisation de boulons M12 pour une fixation sûre.
Application du produit

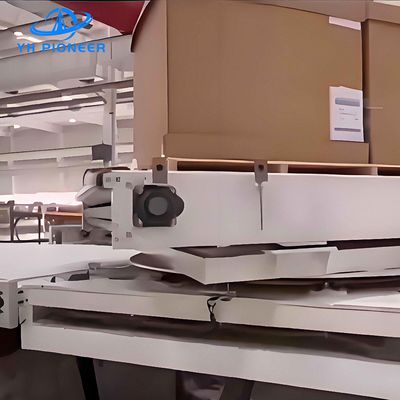

* Le convoyeur à plaque tournante en chaîne est largement utilisé dans des industries telles que l'alimentation et les boissons, les produits pharmaceutiques et la fabrication générale pour le transfert de palettes et la rotation des produits.
*Il est particulièrement utile dans les scénarios où l'espace est limité mais où le besoin d'une manipulation efficace des matériaux est élevé.
*Le convoyeur tourne-disque peut être intégré dans les systèmes existants ou utilisé comme solution autonome pour divers problèmes de manutention de matériaux, améliorant le flux et l'efficacité de la production
SERVICES et soutien
Nous fournissons des services d'entretien complets pour s'assurer que le convoyeur rotatif reste en parfait état.Notre équipe d'assistance dédiée est à votre disposition pour toute question technique ou service..
